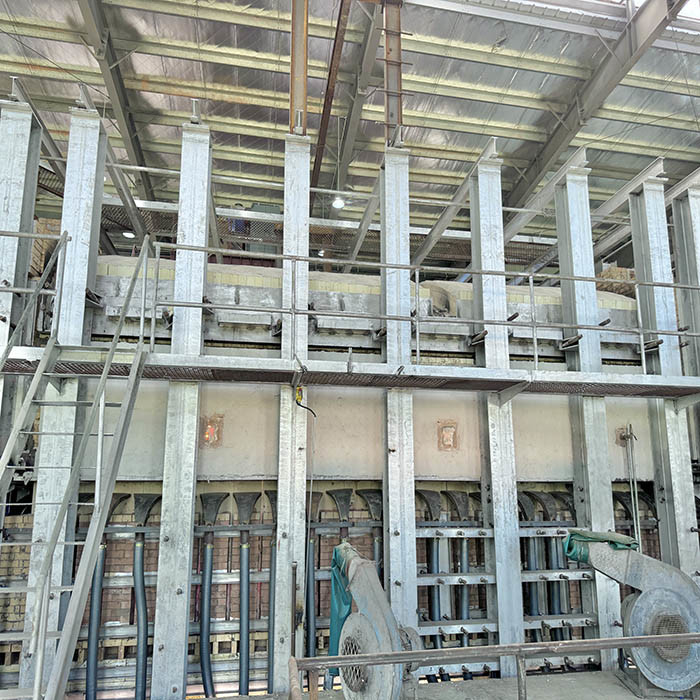

Forneau à chauffage à l'extrémité de 100 tonnes Forneau de fusion de verre au gaz naturel pour le verre domestique

Four à fusion de verre au gaz naturel de 100 tonnes à foyer terminal pour le verre domestique


1. Brève description

Un ‌four à foyer terminal‌ (également appelé ‌four à port terminal‌ ou ‌four en fer à cheval‌) est une unité de traitement thermique industrielle où ‌les brûleurs à combustion sont positionnés à une ou aux deux extrémités‌ de la chambre du four. Le flux de gaz chaud issu de la combustion se déplace le long de la direction du four, transférant la chaleur à travers un four de fusion de verre conçu avec des ports de combustion disposés longitudinalement et un trajet de flamme en forme de U.
Le four à foyer terminal a une petite zone de couverture de flamme, l'inversion de la flamme entraîne une fluctuation périodique de la température et un mouvement des points chauds.

De plus, le nombre de ports limite la largeur du four et l'échelle du four. Le four à foyer terminal convient à la fabrication de toutes sortes de produits creux (bouteilles, bocaux, récipients, instruments chimiques, coques à bulles, tubes de verre, etc.), de produits pressés et de billes de verre sans exigence particulière sur la qualité du verre.

Sa capacité de fusion typique est de 30 à 500 t/j, dans certains cas, jusqu'à 700 t/j peuvent être atteints. Les limitations de la taille du four résultent de la longueur de la flamme et de la largeur de la portée de la voûte, en particulier des ports du brûleur.

JEFFER Engineering a conçu et fourni les fours à foyer terminal pour les clients en Chine et à l'étranger.

3. Structure du four

• Section de fusion du verre

C'est la partie qui fait fondre la matière en lots et qui élimine et homogénéise le liquide de verre. L'espace supérieur de la section de fusion est appelé l'espace de la flamme, et la partie inférieure est la cuve de fusion. La flamme provient du brûleur à travers le port, et le port est injecté d'air préchauffé pour améliorer l'efficacité de la flamme.

• Section d'alimentation en air de combustion

Après que l'air chaud et le gaz sortent du régénérateur, ils s'écoulent dans la chambre de précombustion par ce canal pour le mélange. C'est également le passage pour que les gaz de combustion s'écoulent dans le régénérateur depuis l'espace de la flamme.


• Dog house (Trémie d'alimentation)

Les matériaux en lots sont introduits dans le four par la trémie d'alimentation, la chaleur est transférée via l'espace de la flamme vers le liquide de verre.


• Section de refroidissement

C'est une partie pour le refroidissement et l'homogénéisation du liquide de verre, qui est également un accès pour la distribution du liquide de verre.


• Section de récupération de la chaleur perdue

Afin d'augmenter la température de la flamme du four, un dispositif de récupération de la chaleur perdue est conçu, qui utilise la chaleur perdue pour chauffer l'air et le gaz de combustion, augmenter la température de la flamme et économiser de l'énergie.


• Alimentation en gaz et échappement des gaz résiduaires

Un système d'alimentation en gaz et d'échappement des gaz résiduaires est conçu pour assurer le fonctionnement continu, régulier et efficace du four, qui comprend une unité d'inversion à double pont, un canal de conduit d'air et de gaz, un canal de conduit intermédiaire, une soufflante, un canal de conduit principal et une cheminée.


 4. Équipement et matériaux fournis




5. Emballage et expédition


JEFFER a une riche expérience en matière d'emballage, de chargement et de livraison des produits via divers transports.
