300Tpd ligne de production de verre flottant Nouveau équipement de formage de verre flottant en étain de bain

Ligne de production de verre flotté 300Tpd Nouvelle machinerie de transformation du verre flotté

1. Brève description

Le nom de verre flotté vient du fait que le verre liquide flotte et se forme sur une surface liquide d'étain métallique. En utilisant cette méthode de formage, il n'est pas nécessaire de surmonter la gravité du verre, cela peut élargir la largeur du verre et améliorer la vitesse d'étirage. La capacité et l'échelle de production peuvent être augmentées en utilisant cette méthode de formage.

Le verre flotté a une surface plane, d'excellentes performances optiques, pas de distorsions, grâce à sa bonne qualité, le rendement du verre flotté peut être utilisé pour la fabrication de transformation en profondeur.

2. Caractéristique

Comme le verre liquide se forme sur la surface liquide d'étain métallique, il peut obtenir une surface de verre polie double face de haute qualité. Le parallélisme et la planéité du verre flotté sont aussi bons que l'effet de polissage mécanique, mais il a une meilleure capacité mécanique et une meilleure stabilité chimique que le verre poli mécaniquement.

3. Épaisseur et application

4. Matières premières

Les principaux matériaux comprennent principalement :

5. Diagramme de flux technique de la ligne de verre flotté

• Les matériaux de dosage qualifiés sont transférés au four pour la fusion.
• Le verre liquide fondu coule sur le bain d'étain et forme une plaque de verre par des méthodes mécaniques et chimiques.
• Lorsque la température de la plaque de verre diminue aux alentours de 600°C, elle est transportée dans le four de recuit et soulage les contraintes.
• Après l'inspection et la coupe, le produit en verre de rendement est transporté vers la zone d'emballage.

6. Description de l'équipement principal


6.1 Installation de dosage

Elle est utilisée pour le dosage et le mélange des matières premières.


6.2 Four

Le bac de fusion est un élément clé de la chaîne de production de verre, il est donc très important d'assurer la qualité du matériau réfractaire.

6.3 Bain d'étainLe bain d'étain est l'un des équipements de formage importants dans le processus de production du verre flotté, principalement utilisé pour la trempe de la surface du verre flotté et pour fournir une couche d'étain stable afin d'assurer une surface de verre lisse et plane. Un bain d'étain est généralement composé d'un bain interne, d'un bain externe et de courroies d'isolation internes et externes. Son principe de fonctionnement est le suivant : tout d'abord, l'étain liquide dans le bain interne est chauffé à environ 1400 °C, puis refroidi à environ 1000 °C en ajoutant de l'eau au bain externe pour le refroidir ; En même temps, lorsque le verre traverse le bain d'étain, la surface du verre près de la surface de l'étain est rapidement refroidie, formant un bord d'étain sur la surface du verre ; En raison de l'infiltration de l'étain dans la surface du verre, il peut également améliorer la résistance à la corrosion du verre.

Le verre liquide flotte sur l'étain métallique, grâce à l'étirage, au formage, au polissage et au refroidissement, une plaque de verre qualifiée est formée et sa température diminue aux alentours de 600°C, le rouleau de transition enverra la plaque au four de recuit.

6.4 Station de gaz de protection

La station de gaz de protection doit fonctionner en continu pour produire et fournir le gaz requis pour le bain d'étain.

Normalement, le gaz azote (N2) et le gaz hydrogène (H2) doivent être utilisés comme gaz de protection. Ce qui sert principalement à prévenir ou à réduire l'oxydation de l'étain liquide métallique.

Le gaz azote, une sorte de gaz incolore et inodore, qui est un composant principal du gaz de protection, avec des états de dissociation dans la nature. En tant que gaz inerte, le gaz azote ne peut pas brûler dans l'air ni se dissoudre dans l'eau, ce qui peut empêcher l'oxydation de l'étain métallique, et il n'y a pas de réaction entre le gaz azote et l'étain métallique.

Le gaz hydrogène est un gaz de combustion le plus léger, incolore et inodore, existant principalement sous forme composée. C'est un agent réducteur puissant, avec une viscosité minimale, une conductivité élevée et une forte activité chimique, qui peut avoir une réaction chimique avec de nombreux matériaux pour produire divers types d'hydrures.

6.5. Four de recuit

Le but du recuit du verre est d'éliminer les contraintes résiduelles internes et l'hétérogénéité optique du verre flotté afin de stabiliser la structure interne du verre.

En fait, le processus de recuit du verre est également un processus de refroidissement, il faut contrôler la vitesse de refroidissement en fonction des différentes épaisseurs et exigences. La contrainte résiduelle dans le verre après le recuit doit répondre aux exigences. En même temps, la contrainte temporaire produite pendant le recuit ne doit pas être trop importante, sinon le verre se fissurera dans le four de recuit.

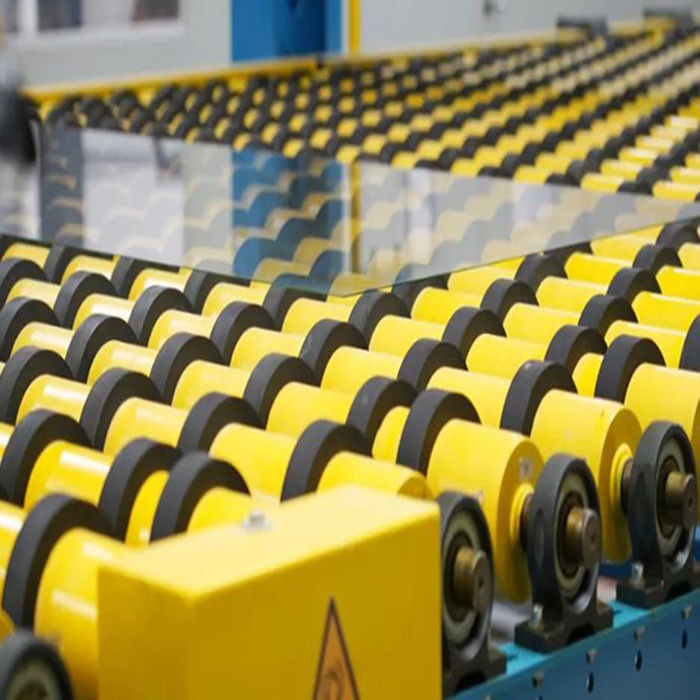

6.6. Extrémité froide

Elle se divise principalement en trois sections pour la partie extrémité froide dans la chaîne de production de verre flotté. Les détails sont les suivants :

Section d'inspection et de prétraitement

• Section de coupe et de rupture
• Section d'empilage et d'emballage
• 7. FAQ

Q :

Qui sommes-nous ?R : JEFFER Engineering and Technology Co., Ltd est une société d'ingénierie professionnelle spécialisée dans la conception de projets, le conseil en technologie d'ingénierie, l'ingénierie, l'approvisionnement, la construction (EPC) et la gestion des opérations de projets.

Q : Pouvez-vous offrir un service de conception ?

R : Oui, nous pourrions concevoir des dessins de solution complète selon vos exigences.

Q : Comment puis-je obtenir le prix ?

R :

Pour la chaîne de produits, veuillez fournir les spécifications détaillées de la production que vous souhaitez produire, puis nous vous fournirons un plan économique pour votre référence.Pour le service d'ingénierie, veuillez fournir vos exigences, nous vous fournirons le calendrier et le plan détaillés pour votre référence.
